Macchine a filo: la forza invisibile dietro l'elettronica moderna

I. Introduzione

Hai mai smesso di considerare l'intricata rete di fili che alimenta la tua auto, mantiene il tuo frigorifero o consente al tuo smartphone di funzionare perfettamente? Nascosto sotto gli eleganti esterni di innumerevoli elettronici quotidiani si trova un complesso sistema organizzato di cavi noto come cablaggio. Questi eroi non celebrati sono cruciali per la trasmissione di energia, dati e segnali, garantendo il funzionamento sicuro ed efficiente di praticamente tutti i dispositivi elettronici che utilizziamo.

Ma come sono questi elaborati fasci di fili creati con tale precisione e coerenza? La risposta sta con il macchina imbracatura a filo . Una macchina per cablaggio è un sofisticato pezzo di attrezzatura industriale progettata per automatizzare e semplificare il processo di fabbricazione dei cablaggi. Dal taglio e dallo stripping fili ai terminali di crimpatura e ai connettori di assemblaggio, queste macchine svolgono un ruolo fondamentale nel trasformare le materie prime nelle arterie vitali della tecnologia moderna.

Nel panorama manifatturiero frenetico di oggi, la domanda di imbracature di filo di alta qualità, affidabile ed economica è sempre crescente. Le macchine a cablaggio sono in prima linea nell'incontro con questa domanda, offrendo efficienza, precisione e versatilità senza pari. Questo articolo approfondirà il mondo delle macchine a cablaggio, esplorando i loro componenti fondamentali, meccanismi operativi, diverse applicazioni e i benefici trasformativi che apportano a vari settori.

Ii. Le basi delle imbracature a filo

Nel suo centro, un cablaggio è un gruppo organizzato di fili, cavi e spesso altri componenti come connettori, terminali e rivestimenti protettivi, progettati per trasmettere energia o segnali elettrici.

A. Componentei di un cablaggio

Component	Descrizione
Fili	Questi sono i condotti per la corrente elettrica o i dati. Sono disponibili in vari tipi (ad esempio, bloccati, solidi), calibri (spessore) e materiali di isolamento, scelti in base ai requisiti di tensione, corrente e ambientale dell'applicazione.
Connettori	Dispositivi che si uniscono a circuiti elettrici, consentendo una facile connessione e disconnessione. Variano ampiamente in forma, dimensioni, conteggio dei pin e meccanismi di bloccaggio, su misura per interfacce specifiche (ad es. Automobile, dati, potenza).
Terminali	I componenti metallici hanno arricchito o saldato all'estremità di un filo, consentendo che fosse collegato a un connettore o altro punto elettrico. I tipi comuni includono terminali ad anello, terminali a vanga e terminali PIN.
Nastri, condotti e rivestimenti protettivi	Materiali come nastro elettrico, maniche intrecciate, tubi ondulati o tubi di restringimento del calore vengono utilizzati per raggruppare i fili, fornire resistenza all'abrasione, proteggere l'umidità e offrire isolamento.

B. Perché le imbracature di filo sono essenziali?

Le cablaggi sono molto più che semplici fasci di fili; Sono fondamentali per:

Organizzazione e risparmio spaziale: Consolidano numerosi fili individuali in un'unica unità, rendendo l'installazione più ordinato, più efficiente e ottimizzando spazio all'interno di sistemi complessi.
Protezione dai fattori ambientali: I rivestimenti protettivi schermano i fili da calore, freddo, abrasione, umidità, sostanze chimiche e vibrazioni, estendendo la durata della vita e garantendo l'affidabilità.
Facilità di installazione e manutenzione: Un cablaggio pre-assemblato semplifica il processo di installazione, riducendo gli errori e risparmiando tempo. Inoltre, rende più semplici la risoluzione dei problemi e la manutenzione.
Garantire l'integrità elettrica e la sicurezza: Instradando e proteggendo con precisione i fili, i cablaggi impediscono i cortometraggi, riducono l'interferenza elettromagnetica (EMI) e garantiscono prestazioni elettriche costanti, il che è fondamentale per la sicurezza.

Iii. Tipi di macchine per cablaggio

Le macchine del cablaggio sono disponibili in varie forme, ciascuna specializzata in una particolare fase del processo di produzione o integrando più funzioni per una maggiore automazione.

A. categorizzazione per funzione

Tipo di macchina	Descrizione

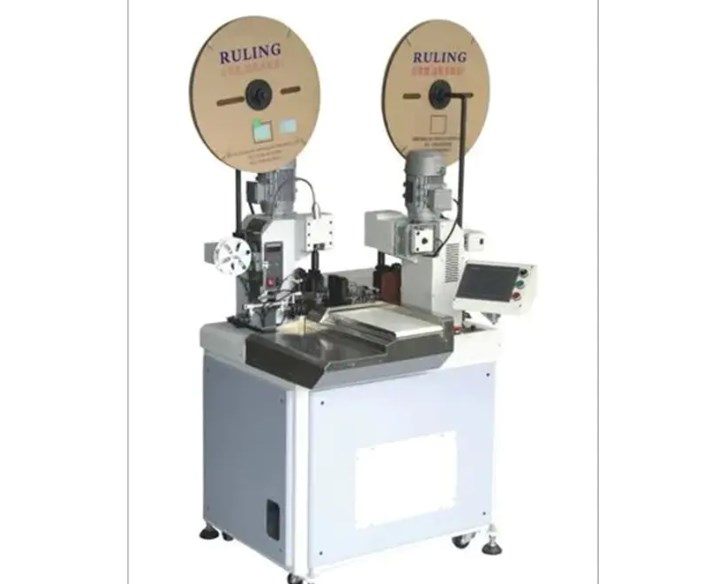

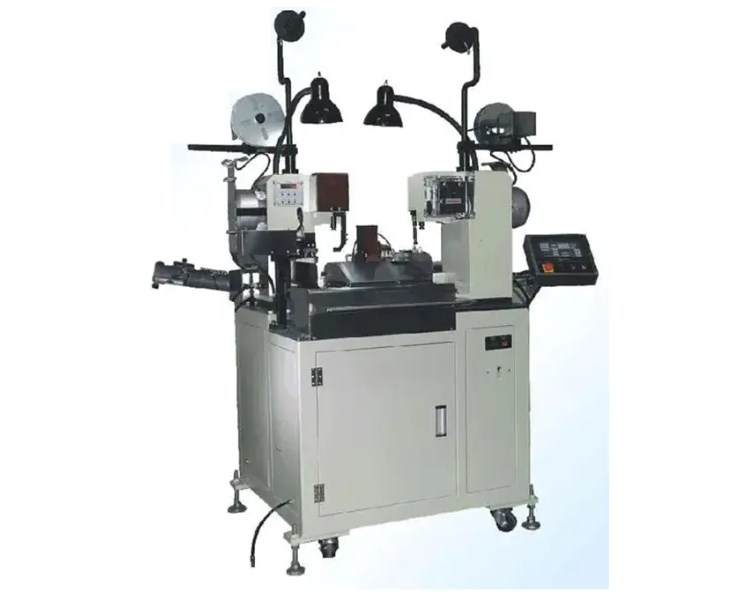

Macchine di taglio e stripping	Questi sono fondamentali. Completamente automatico: In grado di misurare, tagliare e spogliare con precisione l'isolamento da entrambe le estremità di un filo in un unico funzionamento continuo. Alcuni modelli avanzati possono anche crimpare i terminali contemporaneamente. Semi-automatico (ad esempio, spogliarelliste da banco): Richiedere l'alimentazione manuale dei fili ma automatizzare il processo di stripping, ideale per volumi più bassi o applicazioni specifiche.
Macchine per crimpatura	Utilizzato per collegare i terminali alle estremità spogliate dei fili. Presse automatiche di crimpatura: Le macchine ad alta velocità che alimentano i terminali di massa, li piegano sui fili e spesso si integrano con le unità di taglio e stripping. Strumenti di crimpatura semiautomatica: Macchine da banco in cui un operatore posiziona manualmente il filo e il terminale. Strumenti di crimpaggio a mano: Utilizzato per volume molto basso, prototipazione o riparazioni specializzate.
Macchine per inserimento del terminale	Dopo che i terminali sono stati piegati, queste macchine inseriscono automaticamente o semi-automaticamente i terminali piegati nelle cavità corrette di un alloggiamento del connettore.
Macchine da registrazione e raggruppamento	Queste macchine avvolgono i fili assemblati con vari nastri (ad es. PVC, stoffa, auto-amalgamazione) o applicano condotti protettivi, creando il cablaggio in bundle finale.
Macchine di prova	Essenziale per il controllo di qualità. Test di continuità: Controlla circuiti aperti o rotture nei fili. Test di resistenza all'isolamento: Verifica l'integrità dell'isolamento del filo. Test funzionali: Simula il funzionamento previsto del cablaggio per garantire che tutte le connessioni e i segnali funzionino correttamente.

B. Sistemi integrati contro autonomi

I produttori possono scegliere tra macchine autonome per compiti specifici o sistemi integrati che combinano più funzioni (ad es. Macchine a strisce tagliate a taglio) in una linea automatizzata, offrendo un throughput più elevato e una ridotta gestione manuale.

C. Macchine specializzate

Alcune macchine sono progettate per applicazioni molto specifiche, come cavi coassiali di elaborazione, cavi a nastro piatto o movimentazione di fili estremamente piccoli per la microelettronica o fili di calibri di grandi dimensioni per applicazioni industriali pesanti.

IV. Componenti e tecnologie chiave

La precisione e l'efficienza delle macchine del cablaggio sono dovute ai loro sofisticati componenti interni e tecnologie integrate.

Componente/tecnologia	Ruolo
Sistemi di alimentazione	Questi sistemi, tra cui bobine e dereeler, assicurano una fornitura liscia e coerente di filo alla macchina, prevenendo grovigli e problemi di tensione.
Misurare e tagliare le unità	Equipaggiati con sensori altamente accurati e pale di taglio, queste unità misurano precisamente la lunghezza del filo desiderata e rendono tagli puliti e senza bava.
Stripping lame e meccanismi	Le lame specializzate rimuovono l'isolamento senza danneggiare il conduttore di filo. Diversi tipi di lame e meccanismi di stripping vengono utilizzati per vari calibri e materiali di isolamento.
Applicati e muore di piegatura	Questi sono strumenti di precisione che formano il terminale attorno al conduttore di filo, garantendo una connessione sicura e elettrica. Il set di dado corretto è cruciale per ciascun tipo di terminale.
Sistemi di visione	Sempre più comuni, i sistemi di visione utilizzano telecamere e software di elaborazione delle immagini per ispezionare le estremità dei fili, la qualità della crimpatura e l'inserimento terminale, identificando difetti in tempo reale e migliorando il controllo di qualità.
Software e automazione	Controller logici programmabili (PLC) e interfacce di software intuitive Controlla le operazioni della macchina, consentendo una programmazione precisa di lunghezze di filo, profondità di stripping e parametri di crimpaggio. Ciò consente rapidi cambiamenti e configurazioni di imbracatura complesse.
Caratteristiche di sicurezza	Le macchine moderne incorporano numerose caratteristiche di sicurezza, tra cui guardie di sicurezza, pulsanti di arresto di emergenza e interblocchi, per proteggere gli operatori durante l'uso.

V. Come funzionano le macchine del cablaggio (il processo di produzione)

La creazione di un cablaggio è un processo in più fasi, in gran parte automatizzato da queste macchine specializzate.

A. alimentazione e misurazione del filo

Una bobina di filo alimenta il filo nella macchina. Un encoder preciso misura la lunghezza esatta richiesta per ciascun segmento del cablaggio.

B. COLLO FILO

Una volta misurata la lunghezza desiderata, una lama affilata taglia il filo in modo pulito.

C. Stripping a filo

La macchina rimuove quindi con precisione una lunghezza specifica dell'isolamento da una o entrambe le estremità del filo di taglio, esponendo il conduttore per la terminazione.

D. Crimping terminale

L'estremità del filo spogliato viene immessa in un applicatore di crimpatura, che utilizza un dado per deformare meccanicamente un terminale attorno al conduttore, creando una forte connessione elettrica e meccanica. Questo può essere fatto su una o entrambe le estremità.

E. INSERTION SEI (se applicabile)

Per le imbracature che richiedono una protezione ambientale, i sigilli potrebbero essere inseriti automaticamente o manualmente sul filo prima di cigolare.

F. Assemblaggio del connettore

I fili arricchiti con terminali vengono quindi inseriti nelle cavità appropriate di un alloggiamento del connettore. Questo passaggio può essere manuale per imbracature complesse o automatizzato per quelli più semplici.

G. Taping/raggruppamento

I cavi assemblati vengono quindi raggruppati insieme usando nastro elettrico, maniche intrecciate o tubi ondulati per formare la struttura del cablaggio finale, fornendo protezione e organizzazione.

H. Test e controllo di qualità

Infine, il cablaggio completato subisce test rigorosi (continuità, isolamento, funzionale) per garantire che soddisfi tutte le specifiche elettriche e meccaniche ed è privo di difetti.

Vi. Applicazioni in tutti i settori

Le macchine per cablaggio sono indispensabili in una vasta gamma di industrie, alla base della funzionalità di diversi prodotti.

Industria	Applicazione di cablaggi
Automotive	Forse il più grande consumatore, l'industria automobilistica si basa fortemente sui cablaggi per i sistemi di gestione del motore, l'illuminazione interna, l'infotainment, le caratteristiche di sicurezza (ABS, gli airbag) e la distribuzione dell'alimentazione in tutto il veicolo.
Aerospaziale e difesa	In applicazioni critiche come avioniche, sistemi di controllo dei voli e attrezzature militari, i cablaggi devono soddisfare severi standard di affidabilità e prestazioni, spesso operando in ambienti estremi.
Elettronica	Dall'elettronica di consumo come televisori e computer ai pannelli di controllo industriali e alle apparecchiature di rete, i cablaggi forniscono l'infrastruttura di cablaggio interno.
Dispositivi medici	La precisione e l'affidabilità sono fondamentali nelle attrezzature mediche. I cablaggi si trovano in macchine diagnostiche, strumenti chirurgici, sistemi di monitoraggio dei pazienti e altro ancora.
Telecomunicazioni	Le imbracature sono fondamentali per il collegamento di componenti nell'infrastruttura di comunicazione, tra cui stazioni base, data center e dispositivi di rete.
Elettrodomestici	Gli elettrodomestici quotidiani come lavatrici, frigoriferi, forni e aspirapolvere utilizzano cablaggi per i loro collegamenti elettrici interni.
Macchinari industriali	La robotica, le attrezzature di automazione delle fabbriche e i macchinari pesanti dipendono da robusti cablaggi per la trasmissione del segnale di alimentazione e controllo.

Vii. Vantaggi dell'utilizzo di macchine per cablaggio

L'adozione di macchine per cablaggio offre vantaggi significativi per i produttori.

Beneficio	Spiegazione
Aumento dell'efficienza e velocità della produzione	L'automazione riduce drasticamente il tempo necessario per produrre imbracature rispetto ai metodi manuali, portando a un output più elevato.
Precisione e precisione migliorate	Le macchine svolgono attività con precisione costante, minimizzando l'errore umano nel taglio, nello stripping e nella crimpatura, che è fondamentale per la qualità del prodotto.
Miglioramento della qualità e affidabilità del prodotto	Processi coerenti si traducono in imbracature uniformi con connessioni elettriche affidabili, riducendo i difetti e garantendo prestazioni a lungo termine.
Riduzione dei costi del lavoro	L'automazione riduce la dipendenza dal lavoro manuale per compiti ripetitivi, consentendo di allocare le risorse umane a ruoli più complessi o di vigilanza.
Scasso di materiale ridotto al minimo	Misurazioni precise e processi controllati riducono il materiale di scarto, portando a risparmi sui costi.
Maggiore sicurezza per gli operatori	Le macchine automatizzate riducono la necessità per gli operatori di gestire strumenti affilati o eseguire movimenti ripetitivi, migliorare la sicurezza sul lavoro.
Scalabilità e flessibilità nella produzione	Le macchine possono essere programmate per diverse configurazioni del cablaggio, consentendo ai produttori di adattarsi rapidamente alle mutevoli esigenze del prodotto e ridimensionare la produzione su o giù, se necessario.

Viii. Fattori da considerare quando si sceglie una macchina per l'imbracatura a filo

La selezione della giusta macchina per cablaggio è una decisione strategica che influisce sull'efficienza della produzione e sulla qualità del prodotto.

Fattore	Considerazione
Requisiti del volume di produzione e del throughput	Il volume previsto di imbracature necessarie detterà il livello di automazione e velocità richieste dalla macchina.
Tipi e dimensioni del filo	Assicurarsi che la macchina sia in grado di gestire la gamma specifica di calibri, materiali di isolamento e tipi (ad es. Core singolo, multi-core, schermato) utilizzato nei prodotti.
Tipi di terminale e connettore	La macchina deve essere compatibile con i terminali e i connettori specifici che si intendono utilizzare, che richiedono spesso applicatori e stampi specializzati.
Livello di automazione desiderato	Considera se le macchine semi-automatiche sono sufficienti per i volumi più bassi o se è necessario un sistema completamente automatico e integrato per la produzione ad alto volume.
Budget e ROI	Valuta il costo iniziale di investimento rispetto ai benefici a lungo termine in termini di maggiore efficienza, ridotta lavoro e miglioramento della qualità per determinare il rendimento degli investimenti.
Footprint della macchina e disponibilità di spazio	Valuta le dimensioni fisiche della macchina e assicurati che si adatti al layout della struttura di produzione.
Supporto per fornitori, servizio e pezzi di ricambio	Supporto post-vendita affidabile, pezzi di ricambio prontamente disponibili e assistenza tecnica sono cruciali per ridurre al minimo i tempi di inattività.
Integrazione del software e facilità d'uso	Un'interfaccia utente intuitiva e la compatibilità con i sistemi di esecuzione di produzione esistenti (MES) possono migliorare notevolmente l'efficienza operativa.

Ix. Manutenzione e risoluzione dei problemi

Una corretta manutenzione è la chiave per garantire la longevità e le prestazioni ottimali delle macchine del cablaggio.

Aspetto	Descrizione
Pulizia e lubrificazione regolari	La pulizia preventiva rimuove i detriti e le particelle di filo, mentre una corretta lubrificazione riduce l'usura sulle parti in movimento.
Sostituzione di lama e dado	Il taglio delle lame e le stampi di crimpatura si consumano nel tempo e deve essere regolarmente ispezionato e sostituito per mantenere precisione e qualità.
Calibrazione e regolazione	La calibrazione periodica garantisce che le misurazioni, le profondità di stripping e le forze di crimpaggio rimangono accurate.
Problemi e soluzioni comuni	Gli operatori dovrebbero essere addestrati per identificare e affrontare questioni comuni come lo slittamento del filo, le lunghezze incoerenti della striscia o le cattive pieghe, spesso regolando le impostazioni della macchina o sostituendo le parti usurate.
Importanza del mantenimento preventivo	A seguito di un rigoroso programma di manutenzione preventivo riduce significativamente la probabilità di guasti imprevisti, estende la durata della vita della macchina e garantisce un output costante.

X. Tendenze e innovazioni future

L'industria delle macchine per cablaggio è in continua evoluzione, guidata dalle richieste di maggiore efficienza, intelligenza e sostenibilità.

Tendenza	Impatto/Descrizione
Aumento dell'integrazione di automazione e robotica	La tendenza verso la produzione di luci out vedrà più robot integrati con macchine a filo per caricamento automatizzato, scarico e attività di montaggio complesse.
Industria 4.0 e produzione intelligente	L'integrazione con l'Internet of Things industriale (IIoT) consentirà alle macchine di raccogliere e trasmettere dati in tempo reale sulle prestazioni, le esigenze di manutenzione predittiva e le metriche di produzione, consentendo un processo decisionale più intelligente.
Sistemi di visione avanzati e intelligenza artificiale per il controllo di qualità	I sistemi di visione alimentati dall'intelligenza artificiale diventeranno ancora più sofisticati, in grado di rilevare difetti e anomalie minuti con maggiore precisione, migliorando ulteriormente la garanzia della qualità.
Miniaturizzazione e precisione per componenti più piccoli	Man mano che i dispositivi elettronici si riducono, le macchine del cablaggio dovranno gestire fili e connettori sempre più piccoli con livelli di precisione ancora più alti.
Sostenibilità nella produzione	Le macchine future si concentreranno sull'efficienza energetica, sulla riduzione dei rifiuti di materiale e sulla capacità di elaborare materiali di filo e isolamento più rispettosi dell'ambiente.
Personalizzazione e produzione su richiesta	I progressi nell'automazione e nel software consentiranno cambiamenti più rapidi e linee di produzione più flessibili, supportando la crescente domanda di imbracature di filo personalizzate e su richiesta.

Xi. Conclusione

Le macchine per cablaggio sono i cavalli da lavoro silenziosi dietro la funzionalità e l'affidabilità di innumerevoli prodotti elettronici che definiscono il nostro mondo moderno. Dall'intricato cablaggio di un'automobile alle delicate connessioni all'interno di un dispositivo medico, queste macchine assicurano che la potenza e il flusso di dati fluiscano perfettamente e in sicurezza.

La loro continua evoluzione, guidata dai progressi nell'automazione, nell'intelligenza artificiale e nella connettività, promette un futuro ancora più efficiente, preciso e sostenibile per la produzione. Man mano che la tecnologia continua ad avanzare, il ruolo delle macchine del cablaggio crescerà solo di importanza, consolidando la loro posizione di strumenti indispensabili nella marcia in corso dell'innovazione. .
